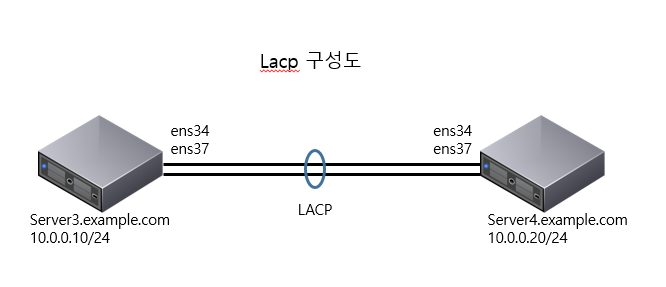

centos teaming - lacp





server3에서...

[root@server3 ~]# nmcli con add con-name team0 type team ifname team0 config '{"runner":{"name":"lacp"}}'

[root@server3 ~]# nmcli con add con-name team0-port1 type team-slave ifname ens34  master team0

[root@server3 ~]# nmcli con add con-name team0-port2 type team-slave ifname ens37  master team0

[root@server3 ~]# nmcli conn modify team0 ipv4.addresses 10.0.0.10/24 ipv4.method manual



[root@server3 ~]# ip a

ens34: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master team0 state UP

....

4: ens37: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master team0 state UP

....

8: team0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP

    inet 10.0.0.10/24 brd 10.0.0.255 scope global noprefixroute team0



server4에서...

[root@server4 ~]# nmcli conn add con-name team0 type team ifname team0 config '{"runner":{"name":"lacp"}}'

[root@server4 ~]# nmcli conn add con-name team0-port1 type team-slave ifname ens34 master team0

[root@server4 ~]# nmcli conn add con-name team0-port2 type team-slave ifname ens37 master team0

[root@server4 ~]# nmcli conn modify team0 ipv4.address 10.0.0.20/24 ipv4.method manual



[root@server4 ~]# nmcli conn show

[root@server4 ~]# ip a

.....

3: ens34: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master team0 state UP

....

4: ens37: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel master team0 state UP

....

8: team0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP

    inet 10.0.0.20/24 brd 10.0.0.255 scope global noprefixroute team0



-------------------------

test 하기



vmware segment로 mapping하기 그리고 network adapter 매핑 잘 확인하기

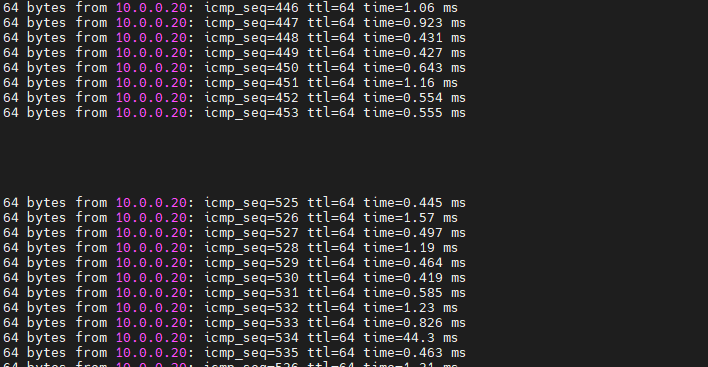

server3 에서 ping test날리면서...

vmware workstation에서 vm server4 settings ->network adapter-> connected 체크 해제

끊기는지 아닌지 확인

가상환경이라 약간 약 1분간 멈춤은 있으나 핑은 잘나감(실제 물리적인 환경에서는 잘 될듯..)
